一、概述

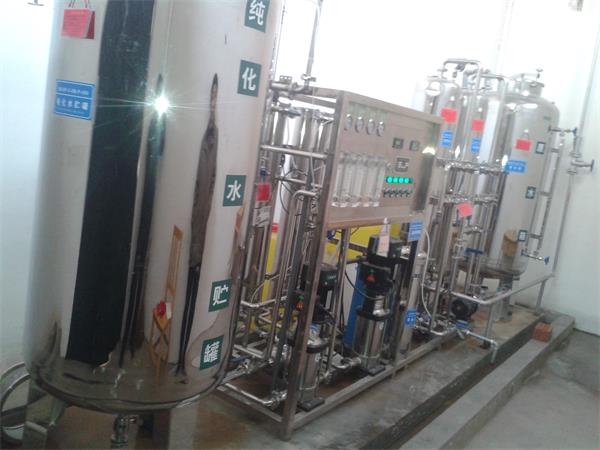

純化水是軟化、去離子、凈化的組合，二級反滲透純化水機組采用好的反滲透技術對原水進行提純。結合精心設計的過濾和吸附系統，能有效的去除水中各類細菌、殘留物、微粒子、重金屬離子等有害健康的物質、更能去除常規手段無法去除的各類離子、三氯甲烷、氟等致癌致病物。本公司提供純化水機組方案是基本采用純過濾的方式而凈化原水，是目前世界上能耗比優、適用范圍廣的形式。本機組所有管閥及管路均采用304或316衛生級不銹鋼材料，配件及工藝均符合GMP認證衛生級要求，在原水電導率在≤1000μs/cm，采用本機制水，所制純化水完全能滿足國家標準規定，適用于醫藥、食品、飲料等行業用水要求。
二、工藝流程
↓——————————巴氏消毒系統———————↑
自來水——原水箱——原水泵——加熱器——機械過濾器 ——活性過濾器—— 保安過濾器
調節PH裝置 ↑
↓ 加阻垢劑裝置
——一級高壓泵——反滲透裝置——二級高壓泵 ——反滲透裝置——純化水無菌水箱——
↑
純水泵——紫外線——加熱器——用水點————————————回水監測
三、預處理器
1：機械過濾器：
機械過濾器又稱為石英砂過濾器，對水中含有的細泥、懸浮物、凝聚的片狀物以及用沉淀等方法所不能去除的粘接膠質顆粒，可以將水通過該介質過濾器內所裝的濾層，使出水達到透明。
2：活性炭吸附過濾器：
無論是地表水還是地下水，均不同程度地含有有機物質，當其含量超過后續水處理設備允許進水水質指標時，則需設置活性炭過濾器，在飲用水處理中用來吸附水中的輕微異色、異味。
活性炭過濾器是有機物、微生物、熱原物質集中的地方。活性炭吸附了有機物、懸浮粒子，不僅富集了微生物，而且造成了微生物生長的有利條件。 活性炭在使用一定時期后，會飽和而失去其吸附能力，而需要更換，一般使用1~2年更換一次。
3：阻垢劑裝置：
原水中通常含有許多的離子雜質，在進入反滲透膜組時，如果不添加適量的阻垢劑，很多離子將因濃縮和壓力沉積在膜片表面上，久而久之會引起膜孔堵塞，影響產水量和產水質量，所以根據不同的水質選擇合適的阻垢劑，靠精密的計量泵按量加入到原水系統中，對膜起到很好的保護作用。
4：保安過濾器
保安過濾器采用不銹鋼做外殼，內部裝過濾濾芯，去除水中的微小懸浮物，細菌及其它雜質等，產水SDI值小于3NTU，使原水水質達到反滲透膜組進水要求。
水中殘存的微量懸浮顆粒、膠體、微生物等，被截留或吸附在濾芯表面和孔隙中。隨著制水時間的增長，濾芯因截留物的污染，其運行阻力逐漸上升，當運行到進出口水壓差達0.1MPa時，應更換濾芯。保安過濾器的主要優點是效率高、阻力小、便于更換
四、二級RO反滲透系統
經過前幾道工藝處理過的預處理產水進入高壓泵，將水升壓到1.0MPa(150Psi)。進入并聯或串聯的RO反滲透壓力容器內。壓力容器內裝有RO膜件，水在壓力容器內，被RO膜件分離，以純化水和濃水流出壓力容器。濃水流出后一個壓力容器或濃水支管，并且流到濃水管道，濃水流量根據機組的回收率和操作壓力由調節閥來控制，用流量計測定濃水流量。將每支反滲透膜收集，用純水管道送往中間水箱和純水箱，用流量計測定純水流量。
反滲透裝置在良好維護的情況下，能長期使用，其RO膜件能使用多年，本說明將詳述有關操作和維護方法。RO反滲透設備是采用膜分離手段來去除水中的離子，有機物，膠體微粒、細菌等雜質，使達到脫鹽純化的目的。其原理是水與溶液以滲透膜相隔，水則向溶液滲透，兩相之間有滲透壓，若在溶液相上加壓，使壓力大于滲透壓，則溶液中的水就會向水相反滲透去，利用反滲透而取得脫鹽水。即原水在足夠的壓力下，通過滲透膜而變成純水，沒有通過膜的水，其溶解物、懸浮物的濃度逐漸增大，作為濃水排出。以此原理將一級純水作為二級純水的原水在進行一次提純，從而使產水達到醫藥、化工、食品、冶煉行業的純化水要求。
五、PH調節裝置
此項為備用項，根據水質情況和產水要求而定是否需要。
通過PH調節裝置調節加藥泵的加堿量，調節pH值以及產水電導率使產水量的電導率值達到適中值。一般進入二級RO的水，理論上pH為8.3時更佳（根據實際產水電導率調節）。
六、純化水配送系統
本系統主要包括無菌水箱、純水泵、紫外線、加熱器等設備。無菌水箱采用衛生級304不銹鋼制作，且表面做鏡面處理，使菌垢不易附著。水箱配置無菌呼吸器、清洗噴淋球、隔膜式液位控制系統、回水金屬管轉子流量計。純水泵將合格的純化水由無菌水箱經負責正常供應消毒的紫外線滅菌器泵送到各用水點，回水又經回水管路系統經回水流量計、噴淋球進入無菌水箱。
七、巴氏消毒系統
本系統設有預處理巴氏消毒系統和純化水供水巴氏消毒系統兩套系統，應按照規范定期進行巴氏消毒。
八、常用規格型號
| 額定產水量 | 總功率 | 占地面積 | 水質指標 |
YSRO-250 | 0.25t/h | 4KW | 5m*1m | 在進水符合城市自來水標準時，產水符合藥典純化水標準。 |
YSRO-500 | 0.5t/h | 5KW | 6m*1m | |
YSRO-1000 | 1t/h | 7KW | 6m*1.5m | |
YSRO-2000 | 2t/h | 11KW | 6m*2m |
